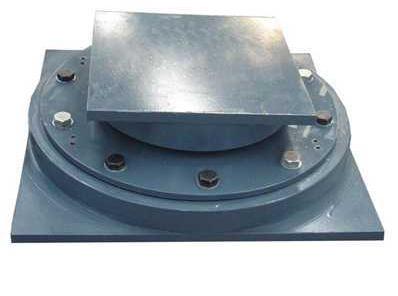

网架球形钢支座如何安装

日期：2019-03-27 点击量：

　网架球铰支座技能参数、支座竖向承载力分为300KN~10000KN十四个等级、支座的抗水平力为竖向承载力的20百分之；支座抗竖向拉力： GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20百分之； GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30百分之。

　　规划转角为0.08rad（可依据用户要求另行规划）、支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm;以上技能要求均可依据客户要求规划出产。网架球形钢支座的装置计划、衔接方式应与结构规划人员详细商定，以确保上、下部结构与支座的牢靠衔接和功用发挥网架球形钢支座下部钢筋砼柱的标号不得低于C40级。

　　网架球形钢支座柱内配筋应参阅本支座规划时的研讨剖析成果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的装备，其增加量依承载力剖析成果确认。

　　网架球形钢支座活动支座依据规划需求在上支座板与滑板之间设置偏值。网架球形钢支座支座和预埋钢板的衔接若选用焊接时，要采纳降温办法，或对边断续焊的办法，避免支座钢件过热而损坏聚四板，橡胶密封圈和5201硅脂。

　　网架球形钢支座装置前应使下部结构的标高和水平度满意规划要求。支座四角高差不大于1㎜。网架球形钢支座支座中心线应与主梁中心线及下部结构装置线重合。
