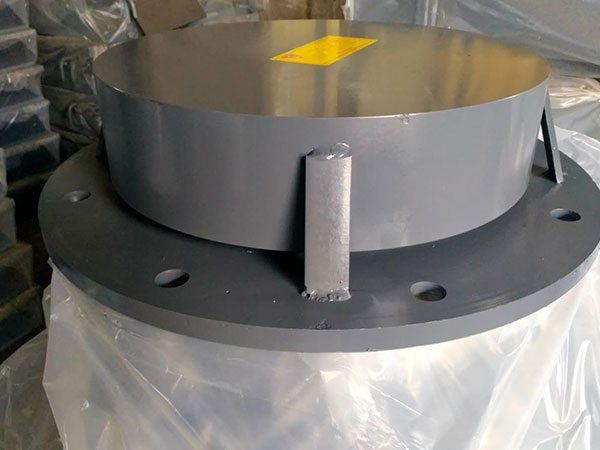

球铰支座，是在球型支座的基础上逐步升华的产物。它们能够满足桥梁、建筑，尤其是钢结构工程对节点支座性能需要。球铰支座分为固定型，单向位移型和双向位移型三种形式。球铰支座是水平位置支座，在工作过程中，顶板位移箱和底板位移箱水平放置，其作用是铰接上下构件，释放钢结构主体的内应力。

一、支座的主要技术性能

1、能够承受竖向载荷；

2、具备相当的抗竖向拔力的性能，保证竖向受拔时上下结构不脱节，且能正常转角；

3、具备抗水平剪力的性能，保证水平受力时不脱落；

4、可满足水平位移要求；

5、可满足万向转动，万向承载；

6、支座材质为合金铸钢，充分满足工程寿命年限。

二、设计依据

1、建筑设计规范：GB50017-2003《钢结构设计规范》；

2、标准：GB/T17955-2009《桥梁球型支座》；

3、交通标准：JTGD62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》；

4、建筑设计规范：GB5001-2001《建筑抗震设计规范》。

三、支座设计参数

1、支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.

2、支座竖向抗拔力取其竖向荷载的50%内；

3、支座水平抗剪力取竖向荷载的30%~40%；

4、设计转角为0.02rad，也可根据实际情况在0.02~0.08rad范围内做相应设计；

5、位移型支座根据其位移形式不同将其相应位移量设为±60~±100，也可根据实际需求设计；

6、支座滑动摩擦系数u≤0.03（-25°C~+60°C）.

四、球铰支座选用时应注意的事项：

1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。

2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。

3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
