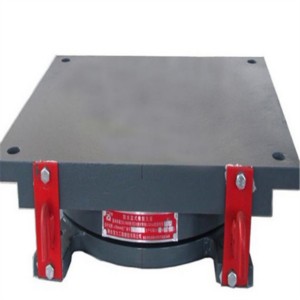

球形橡胶支座工作性能介绍

日期：2019-04-17 点击量：

　　球形橡胶支座它由下支座凹板、球冠衬板、上支座滑板、聚四氟乙烯滑板（平面和球面各一块，以下简称四氟板）及橡胶密封圈和防尘罩等部件组成。球冠衬板是球形支座的中心，它的平面部分开有镶嵌四氟板的凹槽，用以固定平面四氟板。球面部分有必要确保球面半径及球面度契合规划要求。

　　一般球面度为球面四氟板直径的0.3百分之。球面外表镀以作业性铬层，其厚度约为80~100um.球面的加工精度将直接影响支座的滚动功能。支座的转角经过球冠衬板与球面四氟板之间的滑动来完成。球冠衬板一般可用Q235钢板或ZG25II制成。

　　下支座凹板由钢板或铸件制成，首要起固定球面四氟板的效果，并将支座反力涣散传递到桥墩、桥台上。平面四氟板和球面四氟板是支座的首要滑动部件，在四氟板外表用专用模具压制成硅贮油坑，并涂以295硅脂，以减小四氟板的滑板冲突及磨耗。平面四氟板与上支座板的不锈钢板之间的能滑动满意支座的位移需求，其作业原理与盆式橡胶支座共同。

　　上支座板用一般钢板或铸钢制成，上支座板与四氟板接触面处，用氩孤焊焊上一块1Crl8Ni9Ti精轧不锈钢板，并要求不锈钢板外表平面度不大于四氟板直径的0.3百分之，以确保支座的冲突系数不超越、橡胶密封圈及防尘罩的效果为避免尘埃侵入四氟板外表，影响支座的滑动功能。
