模数式伸缩装置特点

日期：2023-12-05 点击量：

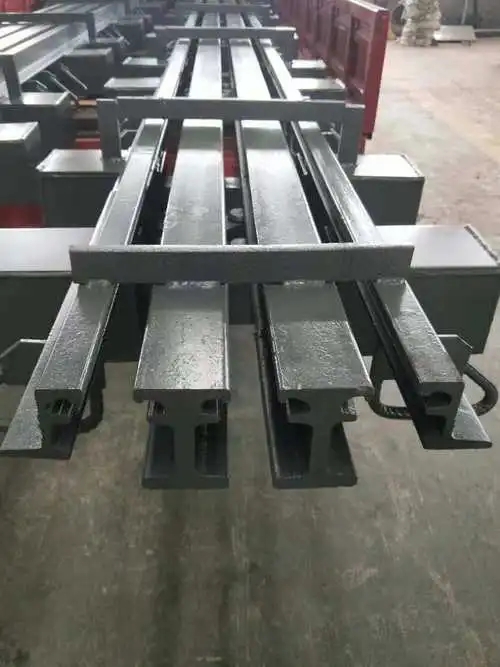

模数式伸缩装置，是由纵梁(异型钢)、横梁、位移操控箱、橡胶密封带等构件组成的伸缩装置。由V型截面或其它截面形状的橡胶密封条(带)，嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接接受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台;位移操控箱在伸缩装置吸收梁端变形时，确保异型钢间空隙坚持均匀;橡胶密封带起避免杂物进入及防水。模数式伸缩装置能够依据实际伸缩量的需求，增加中梁钢和密封体的个数，可组成满意大位移量的伸缩装置，一般用于伸缩量大于80mm的桥梁。从8Omm的单缝到12OOmm的多缝，共分15级。

模数式伸缩装置的主要特点为：

①整个模数式伸缩装置由异型钢纵梁、钢横梁、操控传动机构、位移箱、密封橡胶条等多种构件组成，结构较杂乱；

②密封功能较好，防、排水功能好；

③可适用于有较大伸缩量要求的桥梁；

④结构整体刚度较高，耐久性较好；

⑤行车舒适度较好。

但因该模数式伸缩装置结构杂乱，修理、替换均需求生产广家专业技术人员，加之造价高，一般只用于等级较高的大型桥梁。
